柴油机起动系统主要有蓄电池、起动电机、充电发电机及一些附件电线等组成。

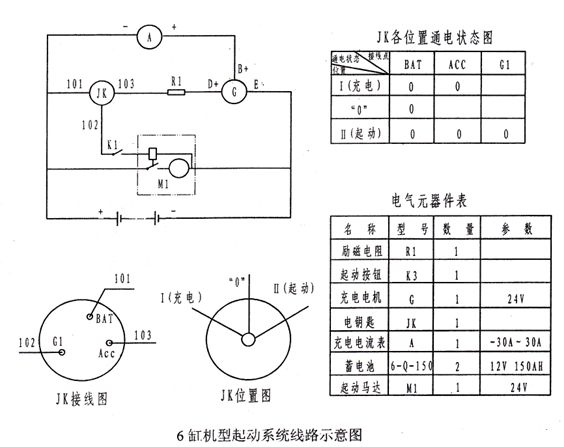

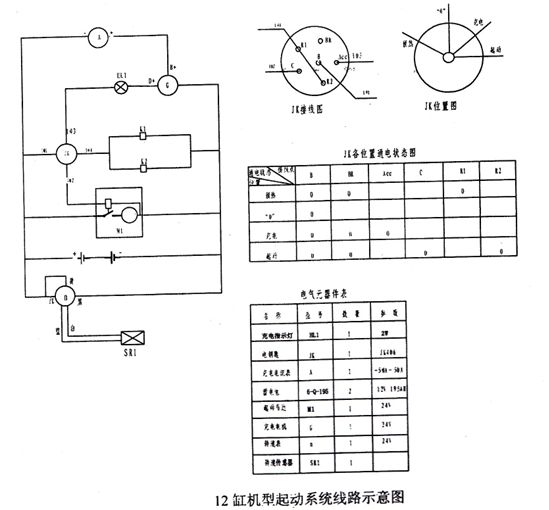

  那么是每种常见的开机程序电路图：

   在运作中，要会随时准备电瓶快充组的交流电压值和电解抛光设备液的重量，电解抛光设备液的重量应1.28～1.29（电离层温度表15℃），一半不少于1.27，顺利状况下，柴油发电机车机的充点发电厂机都保证质量电瓶快充组维系存充裕电的状态下，但存特定状况下，如柴油发电机车机停了挺长准确时间各个，应该现身电瓶快充组交流电压值过高迹象，这是需要用一些外接电源给电瓶快充组充点。

   要定期性查看开机电机的锁固件的基础是结实，电缆打交道是相辅相成，并清理掉积污，涂以出一些润化脂，防止生锈腐蚀现像，要定期性查看电缆耐压有何受损，要定期拆去防水带，查看整流子外的表面是滑腻，炭刷在架内是甭有卡住现像，炭刷弹簧片压为是正常的，并清理掉积尘，若会发现炭刷受损过量，整流子外的表面烧毛难治和所有错误码，应卸掉修剪。

  充电发电机由三角橡胶带传动，使用中应定期检查三角橡胶带的张紧力，以保证正常充电。硅整流发电机必须和蓄电池配合使用，线路连接按要求进行，接线应正确牢靠，正负极切不可接错或接反，不然将损坏发电机。硅整流发电机的前后端盖上装有滚珠轴承，轴承的润滑采用复合钙基润滑脂，润滑脂存使用约lOOOh后需更换一次，更换时填充量要适当，后盖轴承内润滑油不宜过多，过多容易溢出溅在滑环上造成接触不良，影响充电广西顶博发电机组制造:发电机的性能。硅整流发电机的结构比较简荜，不须特别维护，平时只需用皮老虎或压缩空气吹去电机中的灰尘，保持通风道畅通，观察炭刷与滑环接触情况，检查炭刷磨损和各紧固件的紧固情况。

  以上是由广西顶博电力设备制造有限公司为大家分享的蓝迪系列柴油机起动系统线路图详解，希望对各位用户有帮助。我公司成立于2006年，是一家拥有十余年广西顶博发电机组制造设计、供应、调试、维修一条龙服务的公司。公司工艺设备先进，产品质量可靠，服务网络健全，严格按国际质量体系管理。无论是在性能上、价格还是在售后服务与交货时间方面，都具有较强的对比优势。咨询热线：13667715899
